Messerscmitt Bf 109 G14. Academy 1/72



Messerschmitt Bf 109 G 14
Academy 1:72

Aeronautica Nazionale Repubblicana

Esta vez tenemos con nosotros la maqueta de Academy, referencia 1653, de un Bf 109 G 14 en escala 1/72, lanzada al mercado en el 2001.

Arte de caja representando el avión del as alemán Erich Hartmann

Calcas de la misma para dos versiones, la mencionada de Hartmann y para un aparato del 3/JG 11 de finales de la guerra, sin especificar su piloto

La presentación tradicional en cuanto a disposición, color, densidad del plástico de las grapas de la marca coreana, con el detalle de presentar la cubierta Erla Haube en dos piezas para poder ser presentada abierta y, también en pieza transparente, el blindaje reposa cabezas conocido como Galland Panzer.

Cubierta Erla Haube y protección blindada para la cabeza, provista de una"ventana" de vidrio blindado para facilitar la visión hacia atrás, de ahí el acierto de presentar la pieza transparente.

Interiores

Si bien los interiores presentan algún tipo de detalle, se podría decir que es bastante parco, sobre todo para los estándares modelísticos de dos décadas posteriores a su lanzamiento

Con trocitos de plástico se completa el interior y se agregan también algunos alambres que representaran los conductos de combustible y suministro de oxígeno

El interior y el tablero se pintan con RLM 66 de la marca Sicko y los detalles se dan con acrílicos artísticos Alba, a pincel, de pelo sintético, redondo, numeración 000.

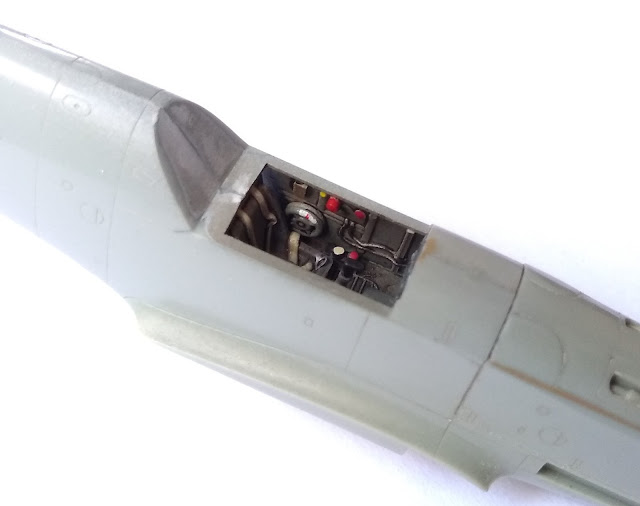

Ya con el cockpit colocado se cierran ambas mitades del fuselaje sin problemas

La parte superior de la proa, que aloja las armas, requiere algo de masilla pero nada grave

Esta zona, junto a la unidad de cola me despertaban algo de inquietud en cuanto a la precisión del encaje, sin embargo, como se señaló anteriormente, no presentó mayores dificultades.

Pintura

El montaje del conjunto no presenta problemas de ningún tipo y se procede a imprimar en gris de Shikiso.

Un fallo, o mejor dicho omisión es la falta de todo detalle en los pozos de los trenes de aterrizaje. Hay que suplir la falta de elementos con autoconstrucción recurriendo a una estructura a base de alambre de cobre y una trozo de poliestireno de alto impacto que no deje visible el hueco que presenta la maqueta.



Se le aplican luces a todo el modelo en el centro de los paneles con blanco y se lija todo con una tela grano 4000.

El esquema de camuflaje

La intención es representar un avión de la Aeronautica Nazionale Repubblicana, en concreto el 1 amarillo, aparato personal del Mayor Mario Bellagambi.

Aquí se puede ver una fotografía del avión en cuestión, en Marzo de 1945, que lamentablemente no aporta demasiado al tipo de esquema, colores y otras particularidades que pudiera tener.

Se encontraron referencias a este aparato en tres publicaciones, "Ali Straniere in Italia 1 - Messerschmitt Bf 109", "Camouflage and Markings of the Aeronautica Nazionale Repubblicana" y en "Bf 109, Late Versions".

Cada una de estas publicaciones propone un esquema diferente en cuanto a los colores que le componen. De arriba hacia abajo, se propone RLM 74, 75 y 76, con la parte inferior de la proa y timón en amarillo ( Este último cubierto con pintura).

En segundo lugar se menciona la combinación RLM 81, 82 y 76, con el timón en 82 y 83. Y finalmente en tercer lugar RLM 75, 83 y 76.

Es evidente que no hay certezas en la bibliografía consultada sobre este aparato, incluso difieren en el número de serie y si llevaba o no detalles en amarillo, distintivos del frente oriental.

En lo que todos coinciden es que los bajos estaban pintados en RLM 76. Comenzamos por allí entonces utilizando la laca de Shikiso.

Se elige realizar el esquema compuesto por RLM 81 y RLM 82 para los planos superiores, tomándonos ciertas libertades interpretativas respecto a detalles menores como los colores del timón y distintivos amarillos.

Se aplica primeramente el color más claro, el RLM 82 sobre toda la superficie, con excepción de los laterales del fuselaje, donde se realiza un moteado. Se aclaran paneles con blanco, y sobre estos aclarados se vuelve a insistir con el RLM 82, laca de Shikiso.

Se aplican algunas calcas, concretamente la cruz del fuselaje y la insignia de los Diavoli Rossi, ya que deberán integrarse con la pintura de manera particular. Se advierte en la fotografía y en las ilustraciones que uno de los colores ha sido aplicado por el interior de la cruz, mientas que la cabeza del Diavolo, ha sido pintada sobre un emblema alemán cubierto por pintura.

Las zonas de RLM 81 se aplican a mano alzada, mientras que el mismo color, más claro, que representa las insignias alemanas de las alas cubiertas, se realizó con una máscara flotante de papel.

Se repasan algunas líneas de panel de los bajos con un color ocre a fin de representar algo de mugre

Se pinta de amarillo la parte inferior de la proa, como así el timón y se aplican las calcas de los planos inferiores

El amarillo del timón se cubre con RLM 82 y 83, también de Shikiso.

Se aplica una banda en el fuselaje de color amarillo, sobre una base blanca. El amarillo se toca con una gota de rojo para otorgarle intensidad.

Se realizan máscaras de vinilo auto adhesivo para el Uno amarillo y se aplican las insignias de los planos superiores de las alas.

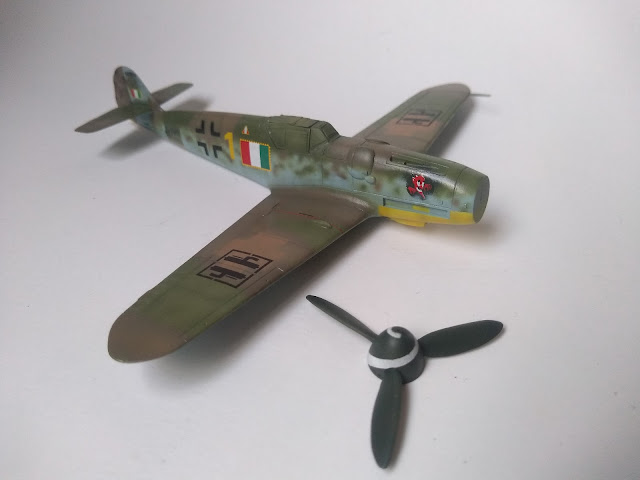

La hélice y su buje van pintados en RLM 70, de Shikiso también. El buje recibe una base blanca y se enmascara sobre este color con cinta Tamiya para crear el famoso espiral de los cazas alemanes, luego se aplica el RLM 70 y se retira la cinta.

Como ya se puede apreciar en esta imagen, la banda amarilla del fuselaje fue cubierta, como sucedió con el timón.

Se aplican ahora las insignias correspondientes al fuselaje y deriva, la bandera tricolor y se barniza todo con brillo acrílico Blem, aplicado a pincel.

Se procede a la aplicación de óleos, en este caso Tierra Siena Quemada, generosamente como se aprecia y luego se retira mediante papel tissue

Decoloraciones

Con  óleos se crean mezclas aplicándose sobre la maqueta a fin de representar desgastes y decoloraciones de la pintura. Para más detalles de esta técnica se puede obtener información aquí:

Decoloraciones con óleos

Ya con las decoloraciones finalizadas.

Con óleo diluido se realizan chorretones de fluido en los bajos.

Se colocan los trenes en su sitio, se les aplica un lavado con óleos y las ruedas se "empolvan" con tiza pastel molida, aplicado con un pincel.

Con la colocación de las tapas de los trenes, el modelo se da por finalizado.

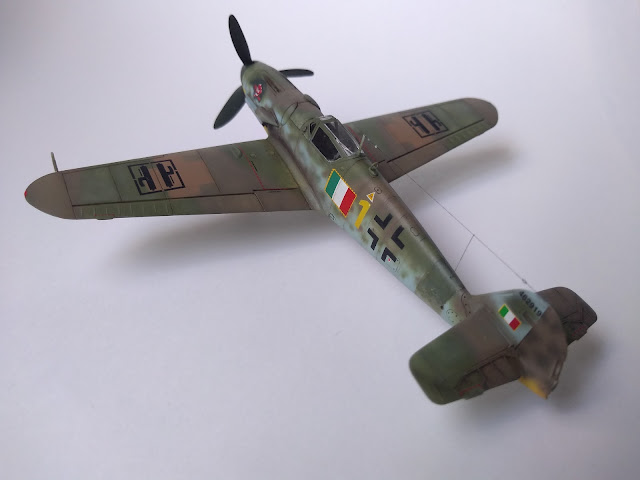

Modelo Finalizado

El cableado se realizó con hilo de media femenina de nylon pegado con cianoacrilato.

Conclusiones

La matriz original de esta maqueta data del año 1996 y como tal , en lo que respecta a detalles ha quedado algo rezagada frente a modelos más nuevos, sin embargo, Academy siempre nos proporciona modelos de muy buenos encajes que sin llegar a ser una Tamiya, nunca presentan problemas en ese aspecto. Con un poco de inventiva en la autoconstrucción o teniendo algunos accesorios se puede lograr un trabajo más que decente, por tanto es un kit más que recomendable.

Respecto a las pinturas utilizadas, en su mayoría de Shikiso, en primer lugar, destacar su ajuste a los tonos de los colores alemanes que nos proporcionan las últimas bibliografías del tema, en segundo término su muy buen comportamiento, rápido secado y resistencia.

Todos los materiales utilizados en este proyecto fueron adquiridos y las marcas son nombradas sólo para referencia

Hasta el próximo proyecto y gracias por acompañarnos
